压球机生产线设备是原材料制球的成套设备，用到的设备也是很全面的，压球机生产线安装完成后，从物料的上料，到制成品，到烘干，到出产品，都是全自动配电柜操作，是全自动压球机生产线设备，下面从生产线的主机—压球机开始介绍：双跃牌矿粉压球机是主电机：经v形带，传至减速器，减速器通联轴器,传至主动轴再由一对开式齿轮 ,保证两辊轴同步 ( 等速反向〉其中被动辊液压油缸的活塞顶住〈恒压式的由斜铁顶住 ) ,物料由贮料仓经定量设备均匀地进入成型机料斗 ,通过料斗上的调节闸板调节 , 使物料均匀的进入对辊中间 ,等速反向运转的对辊进行压缩物料的单位成型压力由小变大 , 在对辊中心连线处成型压力达到最大值 , 物料过该线后 ,成型压力迅速变小使物料进入脱球状态 , 顺利脱球。
双跃公司最新研制的四辊二次加压压球机, 己国家专利,国内首创。压力可增加数倍。其主要结构是在原来一路进料的基础上改变为三路进料。主辊和副辊相压 , 把半球压实 , 随着主辊的旋转压实的两个半球在中间一路进料中 , 进行了第二次加压 , 从而使压力成倍增加。本机对比较松散的物料 , 如焦粉、 氧化皮、除尘灰、污泥等物料效果明显 , 作用非凡。
一、矿粉压球机工艺流程图:
二、矿粉压球机工艺流程说明：
颚式破碎机：破碎矿粉物料，复合式破碎机：进一步破碎物料，使其达到压球的要求，振动筛：对破碎后的物料进行筛分，使不符合要求的返回重新破碎，搅拌机：将计量准确的物料按比例进行搅拌使各种物料的干湿程度进行调和达到均匀压球的目的，选用双轴的目的是增加搅拌的时间，使搅拌的物料更均匀，矿粉压球机：将搅拌好的物料进行强制挤压成型。
压缩各物料的密度，使其成型产品强度高、密度大，烘干机：将成型产品用输送机输送进烘干机中，进行高温干燥。热源可选煤（热风炉）、煤气、油等。热风通过高温风机进入烘干机中的各个风管，通过高压使筒体内的热风纵横交错达到烘干目的。
产品稳定输出可直接入炉使用，两仓配料机：两仓配料机根据原料的种类，按照各自的比例，进行电子计量配料，使生产的型煤球按厂方要求的品位生产，输送机：连接压球机生产线之间的输送、运输。

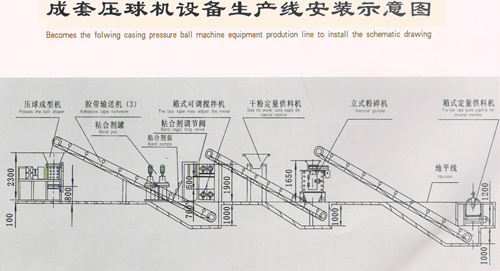

三、成套压球机设备生产线安装示意图
